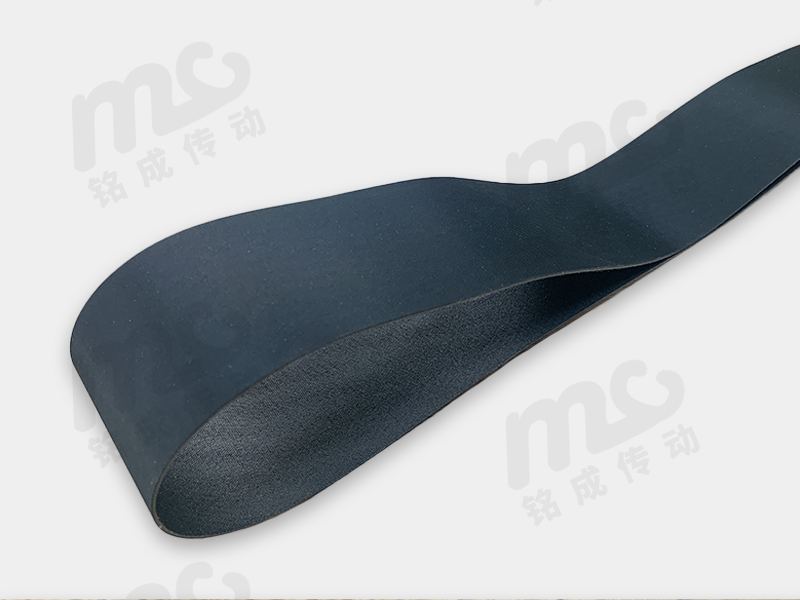

黑色片基带 / 印胶机皮带

产品分类: 片基带
    片基带一般为尼龙片基具有拉力强、效率高、噪音小、耐磨性好等优点。
    订购热线:188-0059-2932

      片基带属于高速传动带,拉力强,防静电,耐曲挠,适合于结构紧凑,速比大的场景。烟机、纺织机械、金属设备等。片基带应用广泛,特别是纺织行业,如:汽流纺纱机、倍捻机、 加弹机 、捻绒机、吹风机龙带。也可用于环境较恶劣的机械传动中:造纸机、通风机、轧钢机 、大理石切割机等。(规格参数,仅供参考)

      平面高速传动

      O1

      拉力强 效率高 耐磨性好

      O2

      可用于造纸 印刷 纺织 电子等行业

      O3


      规格参数

      黄绿片基带 型号 厚度
      (mm)
      表面 传动方式 抗拉强度
      (N/mm)
      最小轮径
      (mm)
      工作温度
      (℃)

      绿(覆盖面)


      黄(驱动面)
      A14-S8/GY-HC 1.4 布纹 双面传动 80 20 -20~+100
      A15H-S14/GY-HC 1.5 布纹 双面传动 140 35 -20~+100
      A17-S20/GY-HC 1.7 布纹 双面传动 200 50 -20~+100
      A20-S30/GY-HC 2.0 布纹 双面传动 300 75 -20~+100
      A23-S30/GY-HC 2.3 布纹 双面传动 300 75 -20~+100
      A24-S34/GY-HC 2.4 布纹 双面传动 340 85 -20~+100
      A24-S40/GY-HC 2.4 布纹 双面传动 400 100 -20~+100
      A26-S40/GY-HC 2.6 布纹 双面传动 400 100 -20~+100
      A30-S40/GY-HC 3.0 布纹 双面传动 400 100 -20~+100
      A26-S46/GY-HC 2.6 布纹 双面传动 460 115 -20~+100
      A28-S46/GY-HC 2.8 布纹 双面传动 460 115 -20~+100
      A30-S46/GY-HC 3.0 布纹 双面传动 460 115 -20~+100
      A26-S50/GY-HC 2.6 布纹 双面传动 500 125 -20~+100
      A28-S50/GY-HC 2.8 布纹 双面传动 500 125 -20~+100
      A30-S50/GY-HC 3.0 布纹 双面传动 500 125 -20~+100
      A31-S60/GY-HC 3.1 布纹 双面传动 600 150 -20~+100
      A33-S60/GY-HC 3.3 布纹 双面传动 600 150 -20~+100
      A32-S70/GY-HC 3.2 布纹 双面传动 700 175 -20~+100
      A38-S70/GY-HC 3.8 布纹 双面传动 700 175 -20~+100

      黄绿片基带(浅绿) 型号 厚度
      (mm)
      表面 传动方式 抗拉强度
      (N/mm)
      最小轮径
      (mm)
      工作温度
      (℃)

      浅绿(覆盖面)


      黄(驱动面)
      A20-S30/lGY-HC 2.0 布纹 双面传动 300 75 -20~+100
      A23-S30/lGY-HC 2.3 布纹 双面传动 300 75 -20~+100
      A39-S60/lGY-HC 3.9 布纹 双面传动 600 150 -20~+100
      B14-S20/lGY-HC 1.4 布纹 双面传动 200 50 -20~+100
      B40-S20/lGY-HC 4.0 布纹 双面传动 200 50 -20~+100
      B55-S34/lGY-HC 5.5 布纹 双面传动 340 85 -20~+100
      B60-S34/lGY-HC 6.0 布纹 双面传动 340 85 -20~+100

      双面绿片基带 型号 厚度
      (mm)
      表面 传动方式 抗拉强度
      (N/mm)
      最小轮径
      (mm)
      工作温度
      (℃)

      绿(覆盖面)


      绿(驱动面)
      B14-S20/G-HC 1.4 布纹 双面传动 200 50 -20~+100
      B16-S20/G-HC 1.6 布纹 双面传动 200 50 -20~+100
      B21-S20/G-HC 2.1 布纹 双面传动 200 50 -20~+100
      B30-S20/G-HC 3.0 布纹 双面传动 200 50 -20~+100
      B35-S20/G-HC 3.5 布纹 双面传动 200 50 -20~+100
      B40-S20/G-HC 4.0 布纹 双面传动 200 50 -20~+100
      B23-S30/G-HC 2.3 布纹 双面传动 300 75 -20~+100
      B32-S30/G-HC 3.2 布纹 双面传动 300 75 -20~+100
      B42-S30/G-HC 4.2 布纹 双面传动 300 75 -20~+100
      B55-S34/G-HC 5.5 布纹 双面传动 340 85 -20~+100
      C13-S14/G-HC 1.3 布纹 双面传动 140 35 -20~+100
      D15-D20/G-HC 1.5 布纹 双面传动 200 50 -20~+100

      双面绿片基带(光面) 型号 厚度
      (mm)
      表面 传动方式 抗拉强度
      (N/mm)
      最小轮径
      (mm)
      工作温度
      (℃)

      绿(覆盖面)


      绿(驱动面)
      D12-D8-HC 1.2 光面 单面传动 80 20 -20~+100

      绿黑片基带 型号 厚度
      (mm)
      表面 传动方式 抗拉强度
      (N/mm)
      最小轮径
      (mm)
      工作温度
      (℃)

      绿(覆盖面)


      黑(驱动面)
      C9-S14/GB-HC 0.9 布纹 双面传动 140 35 -20~+100
      C12-S20/GB-HC 1.2 布纹 双面传动 200 50 -20~+100

      绿灰革面片基带 型号 厚度
      (mm)
      表面 传动方式 抗拉强度
      (N/mm)
      最小轮径
      (mm)
      工作温度
      (℃)

      绿(覆盖面)


      灰(驱动面)
      F27-D20/GGr-HC 2.7 革面 单面革传动 200 50 -20~+100
      F29-D30/GGr-HC 2.9 革面 单面革传动 300 75 -20~+100
      F32-D40/GGr-HC 3.2 革面 单面革传动 400 100 -20~+100
      F37-D60/GGr-HC 3.7 革面 单面革传动 600 150 -20~+100
      F37-S20/GGr-HC 3.7 革面 单面革传动 200 50 -20~+100

      双面黑片基带 型号 厚度
      (mm)
      表面 传动方式 抗拉强度
      (N/mm)
      最小轮径
      (mm)
      工作温度
      (℃)

      黑(覆盖面)


      黑(驱动面)
      A24-S40/Bb-HC 2.4 布纹 双面传动 400 100 -20~+100
      A35-S70/Bb-HC 3.5 布纹 双面传动 700 175 -20~+100
      D18-D30/Bb-HC 1.8 布纹 双面传动 300 75 -20~+100
      E20-D20/Bb-HC 2.0 布纹 单面传动 200 50 -20~+100
      E23-D30/Bb-HC 2.3 布纹 单面传动 300 75 -20~+100
      E26-D40/Bb-HC 2.6 布纹 单面传动 400 100 -20~+100
      E31-D60/Bb-HC 3.1 布纹 单面传动 600 150 -20~+100

      深蓝片基带 型号 厚度
      (mm)
      表面 传动方式 抗拉强度
      (N/mm)
      最小轮径
      (mm)
      工作温度
      (℃)

      深蓝(覆盖面)


      浅灰(驱动面)
      A24-S34/Bb-HC 2.4 布纹 双面传动 340 85 -20~+100
      A24-S40/Bb-HC 2.4 布纹 双面传动 400 100 -20~+100
      A26-S46/BG-HC 2.6 布纹 双面传动 460 115 -20~+100
      A28-S46/BG-HC 2.8 布纹 双面传动 460 115 -20~+100
      A30-S46/BG-HC 3.0 布纹 双面传动 460 115 -20~+100
      A26-S50/BG-HC 2.6 布纹 双面传动 500 125 -20~+100
      A28-S50/BG-HC 2.8 布纹 双面传动 500 125 -20~+100
      A30-S50/BG-HC 3.0 布纹 双面传动 500 125 -20~+100
      A31-S60/BG-HC 3.1 布纹 双面传动 600 150 -20~+100
      A32-S70/BG-HC 3.2 布纹 双面传动 700 175 -20~+100

      双面蓝片基带 型号 厚度
      (mm)
      表面 传动方式 抗拉强度
      (N/mm)
      最小轮径
      (mm)
      工作温度
      (℃)

      蓝(覆盖面)


      蓝(驱动面)
      B14-S20/Bl-HC 1.4 布纹 双面传动 200 50 -20~+100
      B30-S20/Bl-HC 3.0 布纹 双面传动 200 50 -20~+100
      B35-S20/Bl-HC 3.5 布纹 双面传动 200 50 -20~+100
      B40-S20/Bl-HC 4.0 布纹 双面传动 200 50 -20~+100
      B55-S34/Bl-HC 5.5 布纹 双面传动 340 85 -20~+100
      B60-S34/Bl-HC 6.0 布纹 双面传动 340 85 -20~+100

      蓝黑片基带(浅蓝) 型号 厚度
      (mm)
      表面 传动方式 抗拉强度
      (N/mm)
      最小轮径
      (mm)
      工作温度
      (℃)

      浅蓝(覆盖面)


      黑(驱动面)
      A17-S20/BLB-HC 1.7 布纹 双面传动 200 50 -20~+100
      A23-S30/BLB-HC 2.3 布纹 双面传动 300 75 -20~+100

      双面灰片基带 型号 厚度
      (mm)
      表面 传动方式 抗拉强度
      (N/mm)
      最小轮径
      (mm)
      工作温度
      (℃)

      灰(覆盖面)


      灰(驱动面)
      A14-S8/gr-HC 1.4 布纹 双面传动 80 20 -20~+100
      A15H-S14/gr-HC 1.5 布纹 双面传动 140 35 -20~+100
      A17-S20/gr-HC 1.7 布纹 双面传动 200 50 -20~+100
      A20-S30/gr-HC 2.0 布纹 双面传动 300 75 -20~+100
      A21-S20/gr-HC 2.1 布纹 双面传动 200 50 -20~+100
      A23-S30/gr-HC 2.3 布纹 双面传动 300 75 -20~+100
      A26-S50/gr-HC 2.6 布纹 双面传动 500 125 -20~+100
      A32-S30/gr-HC 3.2 布纹 双面传动 300 75 -20~+100
      A26-S40/gr-HC 2.6 布纹 双面传动 400 100 -20~+100
      A30-S40/gr-HC 3.0 布纹 双面传动 400 100 -20~+100
      A31-S60/gr-HC 3.1 布纹 双面传动 600 125 -20~+100
      A32-S70/gr-HC 3.2 布纹 双面传动 700 175 -20~+100
      A34-S40/gr-HC 3.4 布纹 双面传动 400 100 -20~+100
      A33-S60/gr-HC 3.3 布纹 双面传动 600 150 -20~+100
      A39-S60/gr-HC 3.9 布纹 双面传动 600 150 -20~+100
      A38-S70/gr-HC 3.8 布纹 双面传动 700 175 -20~+100
      A36-S80/gr-HC 3.6 布纹 双面传动 800 200 -20~+100

      双面灰片基带(革面) 型号 厚度
      (mm)
      表面 传动方式 抗拉强度
      (N/mm)
      最小轮径
      (mm)
      工作温度
      (℃)

      灰(覆盖面)


      灰(驱动面)
      F40-S30/Gr-HC 4.0 皮革 双面革传动 200 50 -20~+100
      F42-S40/Gr-HC 4.2 皮革 双面革传动 300 75 -20~+100
      F47-S60/Gr-HC 4.7 皮革 双面革传动 300 75 -20~+100

      该产品属于非标产品,更多参数,订购,请先联系客服或拨打:188-0059-2932


      加工类型

      我们拥有丰富的生产加工经验,可提供种类多样的定制化服务,满足您的生产需求。

      打孔片基带

      加导条片基带

      加海绵片基带

      加红胶片基带

      该产品属于非标产品,订购请先联系客服或拨打:188-0059-2932
